電源防雷箱DXH06-380XJ

下載

產品概述

用途

DXH06－380XJ/150型電源防雷箱主要用于氣象、交通、郵電、計算機網絡、電力、住宅、鐵路等領域，起防雷防浪涌保護作用。

工作原理

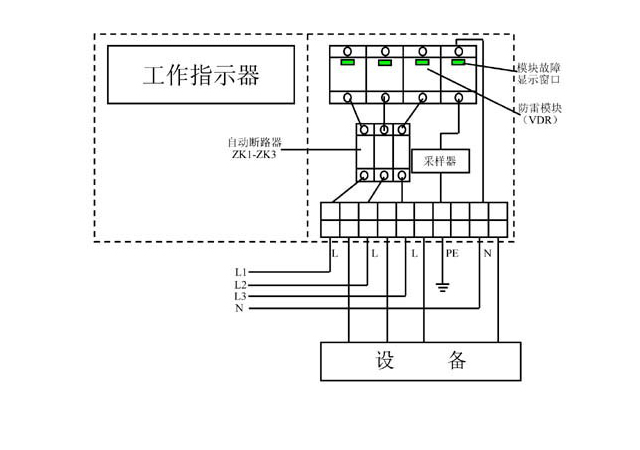

在正常工作電壓情況下，防雷模塊（VDR）處于高阻狀態，不影響電路正常工作，指示燈亮。

當線路由于雷擊或開關操作出現瞬時脈沖過電壓時，防雷器模塊在納秒級時間內迅速導通，將過電壓短路到大地泄放，當該脈沖過電壓消失后，防雷模塊又自動恢復高阻狀態，不影響用戶供電。
當某相脈沖過電壓太大，通流容量超過額定值，使防雷模塊被擊穿，或頻繁過電壓引起防雷模塊擊穿時，對應相自動斷路器（ZK）會因過流而自動斷開防雷模塊回路，以保護電源電路工作不受影響，防止火災。此時對應相指示燈會熄滅，指示對應相有故障。當零線處于斷路狀態，所有指示燈熄滅。

當防雷模塊長期工作在超負荷工作狀態，其性能劣化而發熱到一定溫度，該模塊中的熱感斷路器會自動斷開防雷模塊回路，保護電源電路工作不受影響，防止火災。此時模塊故障顯示窗口呈紅色，模塊指示燈熄滅，指示模塊故障，提醒用戶及時更換。

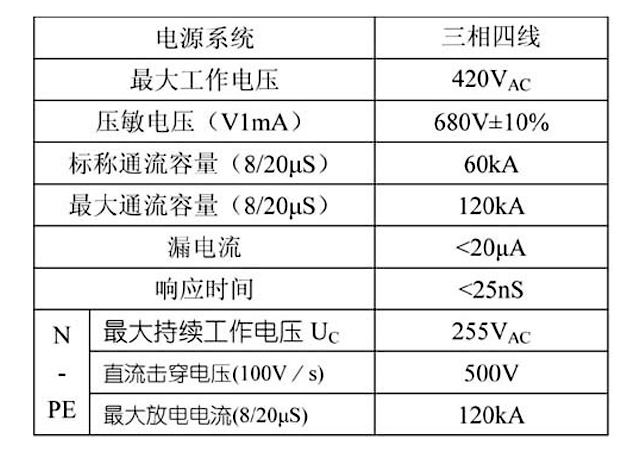

技術參數
